Uporaba PM5 Gen2 pri merjenju debeline ogljikovih vlaken

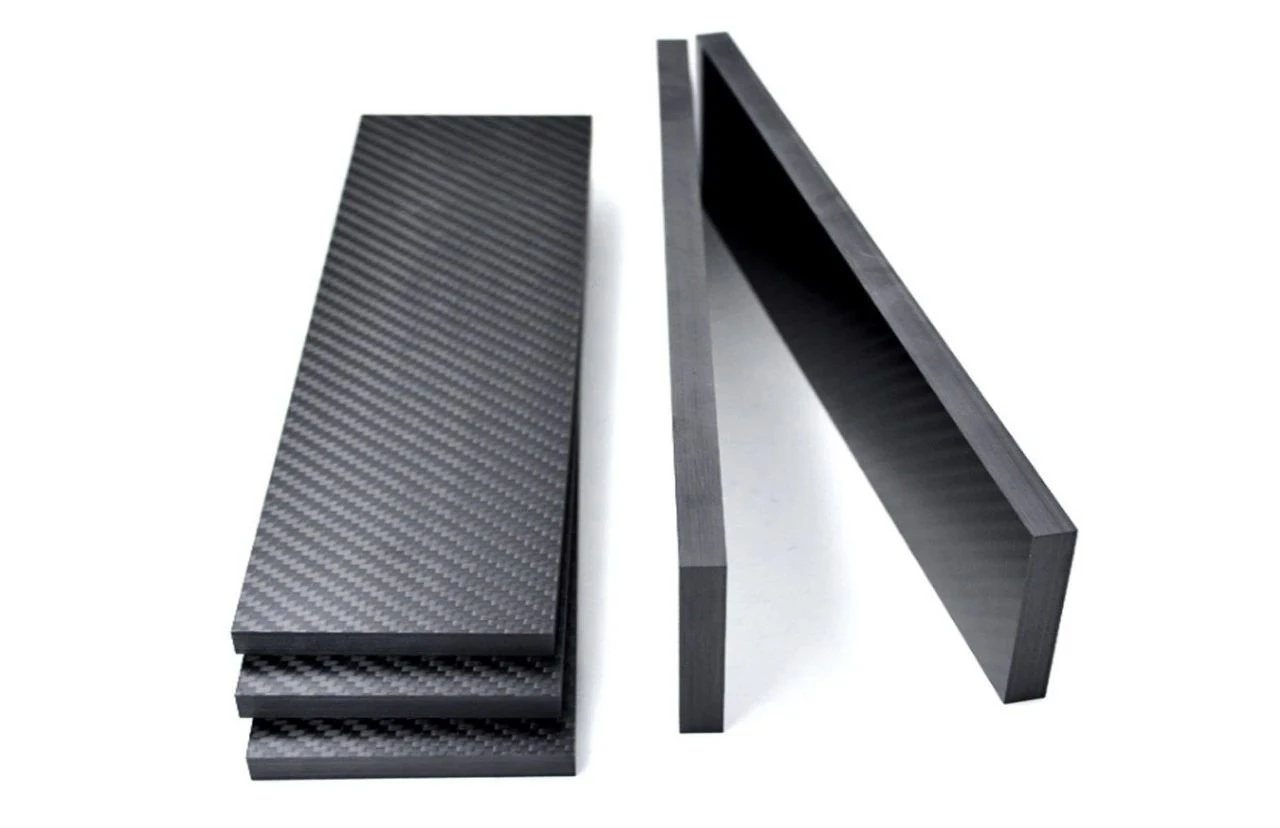

Ogljikova vlakna je visokozmogljiv material, ki je močnejši in strožji od kovinskih in steklenih vlaken, zaradi česar je idealen za lahke izdelke. Na področju naprednih kompozitov imajo kompoziti iz ogljikovih vlaken pomembno vlogo kot ključni ojačevalni material. Ko se za izdelavo delov uporabljajo kompoziti iz ogljikovih vlaken, ne le, da znatno zmanjšajo težo, ampak lahko prinesejo tudi številne celovite koristi: dosegajo varčevanje z energijo in zmanjšanje emisij, pomagajo ciljem varstva okolja; spodbujati hitrost in povečati proizvodnjo, izboljšati učinkovitost proizvodnje; izboljšati kakovost izdelkov, izboljšati tržno konkurenčnost; zmanjšati izgube, prihraniti proizvodne stroške; Določite življenjsko dobo opreme, zmanjšajte pogostost zamenjave opreme.

Materiali iz ogljikovih vlaken se zaradi svoje odlične zmogljivosti pogosto uporabljajo na področju obrambne industrije in so nepogrešljivi strateški materiali pri izdelavi napredne opreme, kot so vojaška letala, droni, vojaški primeri, rakete, rakete, sateliti, ladje itd., Ki močno podpirajo posodobitev nacionalnih obrambnih sil.
Na civilnem področju materiali iz ogljikovih vlaken kažejo tudi močno uporabnost in široke možnosti. Iz izdelave rezil vetrne energije za izboljšanje učinkovitosti pretvorbe vetrne energije; za športne in prostilne izdelke, da bi športnikom prinesli boljšo izkušnjo; pri prevozu, da bi lahki prevozili, izboljšali zmogljivost; avtomobilska industrija za doseganje varčevanja z energijo in zmanjševanjem emisij s pomočjo optimizacije uspešnosti; energetski sektor za izboljšanje zmogljivosti komponent opreme; Kemična industrija za zadovoljevanje potreb posebnih delovnih pogojev; Gradbeno polje, ki se nanaša na strukturo ojačitve in tako naprej, v vseh pogledih. Vključuje in spodbuja inovativen razvoj različnih civilnih industrij.

Od kupcev smo prejeli več vzorcev, proizvajalca, ki se je ukvarjal z kompozitnim materialom Carbon Firber. Potrebovali so nas, da smo izmerili ogljikova vlakna z uporabo neke vrste inovativnega merilnika debeline.

Debelina pogosto uporabljenih plošč iz ogljikovih vlaken je na splošno {0}}. 5-5. Večja kot je število plasti ali večja je debelina, večja je prisotnost mikro stika med plastmi, tako da nastane plošča iz ogljikovih vlaken, če porazdelitev ni enakomerna ali razpoka, lahko obstaja nevarnost zloma pri dejanski uporabi.
Uporaba merilnika ultrazvočne debeline za zaznavanje, ali ima material iz ogljikovih vlaken razpoke in napake, in za merjenje, ali je debelina do standardne, je ključnega pomena za zagotovitev uporabe ustreznih zmogljivosti izdelka v dejanski aplikaciji.

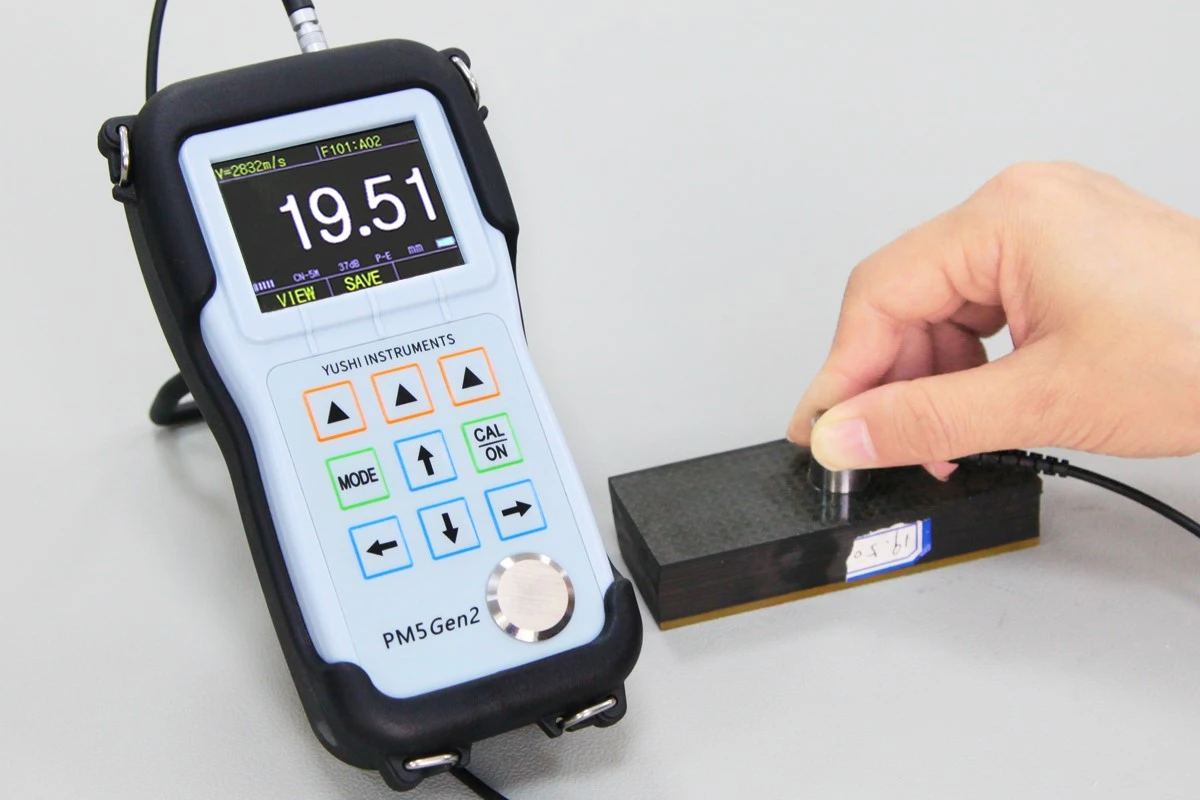

Izbrali smoYushi PM5GEN2 Ultrasonični merilnik debeline, z uporabo 5MHz enokristalne kontaktne sonde za merjenje. Strukturne značilnosti kompozitov iz ogljikovih vlaken bodo imele razplet in praznine. Ko izmerimo debelino, moramo opazovati situacijo merjenja skozi valovno obliko A-Scan v realnem času in poiskati pravilen odmev na spodnji površini materiala iz ogljikovih vlaken, tako da bo merjenje debeline pravilno in učinkovito.

Ultrazvočni merilniki debeline so glavna metoda nadzora kakovosti kompozitov iz ogljikovih vlaken. Če želite vedeti, kako meriti podobne izdelke z ultrazvočno tehnologijo ali če imate težave z vašo merilno aplikacijo, nas kontaktirajte, da pošljete vzorec za testiranje in vam bomo ponudili rešitev.
