Uporaba PM5 Gen2 v gumijastem tekočem traku z debelino armiranih slojev

1.Materialne značilnosti

Gumijasti prevozni pas je nekakšna transportacijska stroja v industrijski proizvodnji za prevoz različnih vrst materiala, ki izpolnjuje industrijske potrebe. RUBBER Tračniški pas ima prednosti lahkih, odpornih na nafto in alkalijsko odporno, odporno proti abraziji, ki so odporni na staranje, ki so odporni na staranje, in naftalijsko, ki je odporen med njimi, med njimi, med njimi, med njimi, abrazijsko-rezistentnimi, med njimi, abrasijsko-rezistent.

2. Applications

Ta vrsta materiala se pogosto uporablja pri prevozu materiala na področjih rudarstva, taljenja železa in jekla, gradbenih materialov in cementa, pristaniških terminalov, proizvodnje toplotne energije itd. Ima pomembno podporno vlogo za razvoj ključnega nacionalnega gospodarstva.

1.struktura gumijastega prevoza

Tračni trak je glavni del transportnega traku, z vidika sestave je tekoči trak sestavljen predvsem iz treh glavnih delov: okostnega materiala, pokrovnega sloja in materiala za dno. Težki tekoči traku so dodani s tkanino ali jekleno kabinsko notranjo plastjo, da se poveča nosilna trdnost tekočega traku.

2. Pomen nadzora kakovosti

Debelina tekočih trakov je eden najpomembnejših kazalcev, ki zagotavlja, da je izdelek v skladu z ustreznimi specifikacijami med proizvodnim postopkom in po namestitvi in ​​uporabi, pri čemer je ključni del gume, ki določa njegovo delovanje in uporabo.

Ker je pas med uporabo, če ostane brez nadzora, lahko povzroči lom poleg rutinske škode, kar lahko privede do pomembnih gospodarskih izgub in v resnih primerih celo varnostne nesreče. Za uporabnika je pomembno, da redno preverja debelino preostale gume v pasu, da oceni življenjsko dobo pasu in sprejme ciljne nadzorne ukrepe.

Naš uporabnik je podjetje za gumijaste izdelke, specializirano za proizvodnjo in obdelavo tekočih trakov, opreme za rudarske stroje in dodatke.

Stranka nam je poslala ta vzorec, da smo ugotovili debelino gume na vrhu armature in skupno debelino tekočega traku.

Med merjenjem se bo ultrazvočni val, ki gre skozi gumijasto oblogo do ojačitvene plasti, odbijal nazaj in lahko dobimo debelino gumijaste plasti. Vendar pa vsi gumijasti transportni trakovi ne morejo nemoteno vrniti dna. Če je ojačevalna plast tekočega traku izdelana iz tekstilnega materiala, ultrazvočni valovi ne morejo prodreti v tekstilni material do spodnje gumijaste plasti. Zato je težko dobiti skupno debelino pasu.

Za tekoče trakove z ojačitvijo jeklene vrvi lahko celotno debelino pasu merimo le, če je med jeklenimi vrvicami dovolj široka vrzel, ki omogoča, da se ultrazvočni valovi širijo neovirane na drugi strani pasu.

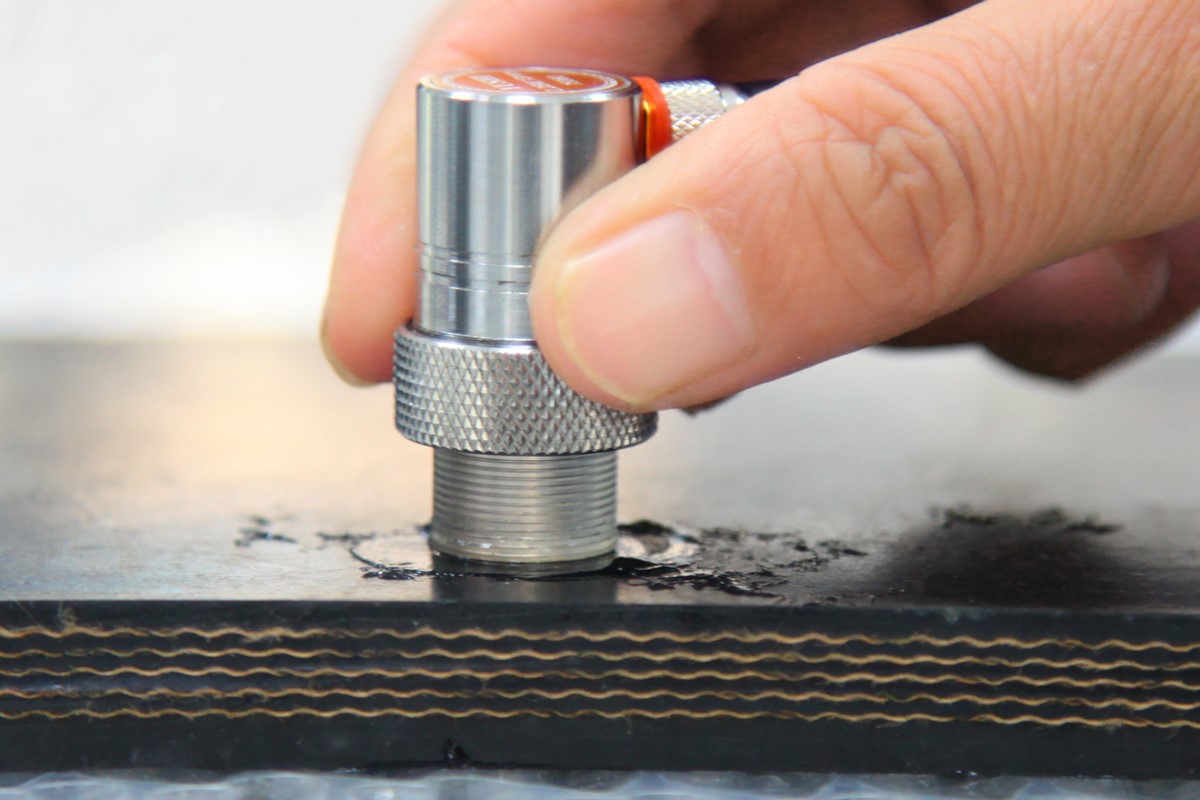

Meritve so narejene z ultrazvočnim merilnikom debeline Yushi PM5 Gen2, izbira sonde pa je odvisna od debelinskega območja gumijaste plasti, ki jo je treba izmeriti. Če debelina gumijaste plasti, ki se meri, sega od približno 1 mm do 6 mm, za merjenje običajno uporabimo 2,25 MHz kontaktna sonda. Če se debelina gumijaste plasti, ki se meri od približno 6 mm do 25 mm, za merjenje na splošno priporočljiva 2,25 MHz prodorna kontaktna sonda (C2.25m13). Debelejše gumijaste plasti lahko izmerite tudi z 0.

Pri merjenju debeline je pomembno, da na meritev pogledate skozi valovno obliko A-Scan v realnem času, da najdete pravilen spodnji odmev materiala, merjenje debeline pa je pravilno in veljavno. Za tekoče trakove z dovolj širokimi vrzeli med jekleno vrvico lahko uporabimo možnost dvojne plasti za ogled debeline obloge in celotno debelino skozi valovno obliko.

Ultrazvočni merilniki debeline hitro, enostavno in natančno merijo debelino materiala in so glavno sredstvo in način nadzora kakovosti izdelka. Če želite izvedeti več o uporabi ultrazvočne tehnologije za merjenje debeline gumijastih transportnih trakov ali če imate težave z merilno aplikacijo, nas lahko kontaktirate, da pošljete vzorec za testiranje in ponudili vam bomo rešitev.
