Opis

Tehnične parametre

Splošni uvod

Udarno telo, ki je opremljeno z volframovim karbidom, udari v obdelovanec in se odbije nazaj. Odbojna in udarna hitrost se merita na točki 1 mm od obdelovanca na naslednji način: vgrajeni trajni magnet bo proizvedel neposredno sorazmerno napetost s hitrostjo udarca. Vrednosti trdote LEEB se izračunajo po naslednji formuli:

HL=1000×(Vb / Va)

Kakšne so značilnosti LM330?

1. Oblika peresa brez kablov, integrirana udarna naprava in zaslon;

2. Edinstveni barvni zaslon OLED z velikim zaslonom (1,77-palčni barvni TFT LCD zaslon) integriran merilnik trdote na svetu;

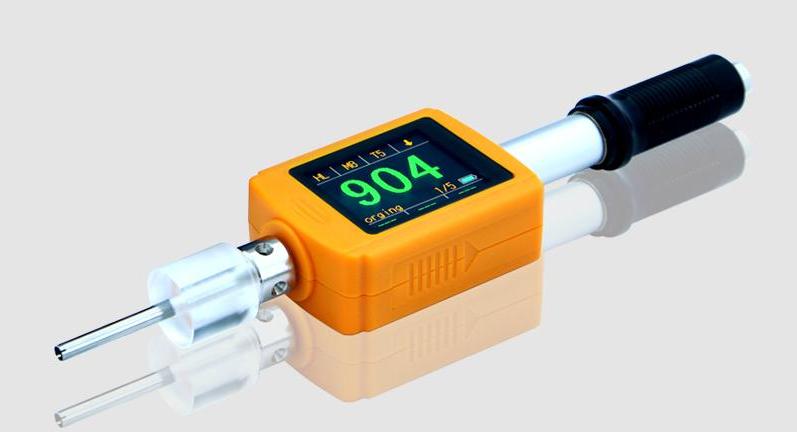

3. Izmenljiva udarna naprava D (standard)/DL udarna naprava (neobvezno) lahko doseže dvojno uporabo ene enote; lahko se uporablja pri merjenju omejenega območja;

4. Baterijo je mogoče zamenjati s prostorom za baterije. Uporaba standardne alkalne baterije velikosti AAA;

5. Samodejno določi smer udarca in kompenzacijo gravitacije;

6. Enostavno upravljanje, štiri mehke tipke nad zaslonom omogočajo različne funkcije.

Aplikacija instrumenta

● Nameščeni stroji in stalni sestavni deli

● Kalupna votlina

● Težki obdelovanci

● Analiza okvar tlačne posode, turbine in druge opreme

● Majhna testna površina

● Linija za proizvodnjo ležajev in drugih delov

● Razlikujte material skladišča kovinskega materiala

Specifikacija instrumenta

● Vrsta zaslona: 1,77-palčni barvni TFT LCD zaslon

● Merilna metoda: metoda testiranja trdote LEEB

● Lestvica trdote: HL, HB, HRB, HRC, HV, trdnost HS (σb).

● Merilno območje: HLD(200-960), HRC(19.8-68.5), HB(30-651), HV(80-976), HS (26.{{ 7}}.5), HRB (13.5-100), σb (375-2639).

● udarna naprava: udarna naprava tipa D (standard); Zamenljiva udarna naprava tipa DL

● Natančnost: ±6HLD (HLD=800), ponovljivost 6HLD (HLD=800)

● Smer merjenja: navpično navzdol, nagnjeno navzdol, raven, nagnjeno navzgor, navpično navzgor, 360 stopinj z ročno nastavitvijo.

● Material: jeklo in lito jeklo, nerjaveče jeklo, GC IRON, NC IRON, lita aluminijeva zlitina, zlitina bakra in cinka, zlitina bakra in kositra, medenina, kovanje jekla, legirano orodno jeklo

● Ločljivost: 1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS

● Zaslon: 1,77-palčni barvni TFT LCD zaslon

● Pomnilnik: 1000 skupin (vsaka skupina vključuje 2-6 vrednosti testiranja in 1 povprečno vrednost)

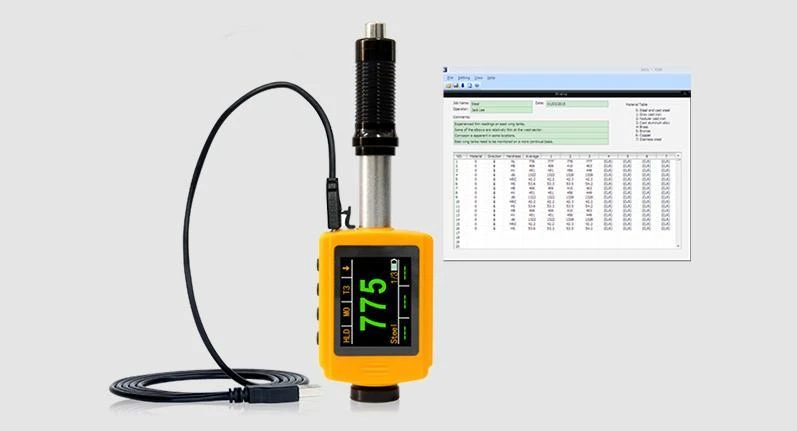

● Komunikacijska vrata: USB 2.0

● Napajanje: 1 AAA baterija, 1,5 V

● Delovna temperatura: -10 stopinj ~ +50 stopinj

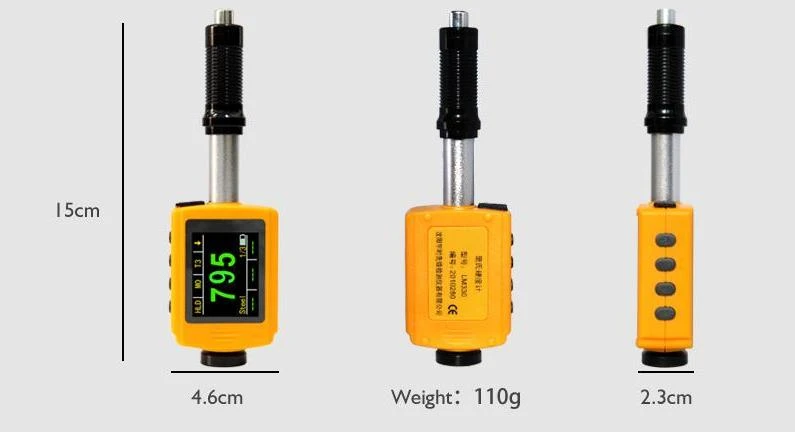

● Velikost: 149 mm * 45 mm

● Teža: 110 g (vključno z baterijo)

● Baterija: 10 g

● Standard: GB/T 17394-1998, ASTM A956

Predobdelava obdelovanca

1. Zahteve za obdelovanec

● Površinska hrapavost je pomembna zahteva za preskušanec, mora biti gladka in brez olja, sicer bo povzročila napake pri meritvah.

● Teža vzorca >5 kg, lahko se testira neposredno brez podpore.

● Teža vzorca je 2~5 kg, s previsnim delom ali obdelovancem s tanko steno ga je treba pritrditi in podpreti s predmetom, težjim od 5 kg, da preprečite deformacijo ali premikanje.

● Teža vzorca <2 kg, mora biti tesno povezan s podpornim predmetom, ki tehta več kot 5 kg, površina podpornega telesa pa mora biti ravna, gladka in brez odvečne spojke, smer testiranja mora biti pravokotna na sklopko površino.

● Druge zahteve vzorca: Teža vzorca večja ali enaka {{0}}.1 kg, debelina vzorca večja ali enaka 5 mm Globina utrjene plasti ＞0,8 mm.

● Medtem ko je podporno telo vpeto, mora biti smer udarca pravokotna na preskusno površino.

● Če je vzorec velika površina plošče, dolge palice ali ukrivljenega obdelovanca, tudi precej težkega in debelega, lahko še vedno povzroči deformacijo in nestabilnost obdelovanca ter povzroči nepravilno vrednost preskusa. Zato je treba zadnji del testnega položaja okrepiti in podpreti.

● Magnetizem vzorca mora biti manjši od 30 gausov.

● Izbira podpornega obroča

● Ko je polmer ukrivljenosti (R) površine preskusnega vzorca manjši od 30 mm in večji od 11 mm, je treba uporabiti majhen podporni obroč ali izbrati naš poseben podporni obroč (izbirno), da dobite najboljše testne pogoje.
