Ultrazvočni impulzni oddajnik in sprejemni modul YUSHI PR21
Pregled izdelka
PR21, ki ga je razvil in izdelal YUSHI Instruments, je visoko{1}}zmogljiv računalniško-nadzorovan generator in sprejemnik ultrazvočnih impulzov. Instrument je povezan z računalnikom in osciloskopom za uporabo, ki se uporablja za ultrazvočno odkrivanje napak, merjenje debeline in testiranje sonde itd.Generator in sprejemnik impulzov serije PR se lahko uporabljata za različne aplikacije pri ne-destruktivnem testiranju in analizi materiala.
Tehnična prednost in lastnosti
Natančno ustvarjanje in nadzor impulzov
- Osem oddaja napetost 25 ~ 200 V in prilagaja širino impulza od 15 ns do 1000 ns v korakih po 5 ns.
- Način večkratnega proženja: Notranji prožilec: 4Hz-2kHz; Zunanji sprožilec: 0-5kHz
- Prilagodite negativni pravokotni impulz in hiter čas vzpona 3,5 ns
Nastavljiv sprejemnik in programska oprema
- Dvojna delovna metoda: en-element (pulzni-odmev) ali dvojni-element (penetracija)
- 8 nastavljivih stopenj dušenja in obseg ojačanja 0-60dB
- Zagotovite odprt SDK in razvojno knjižnico
Scenariji uporabe

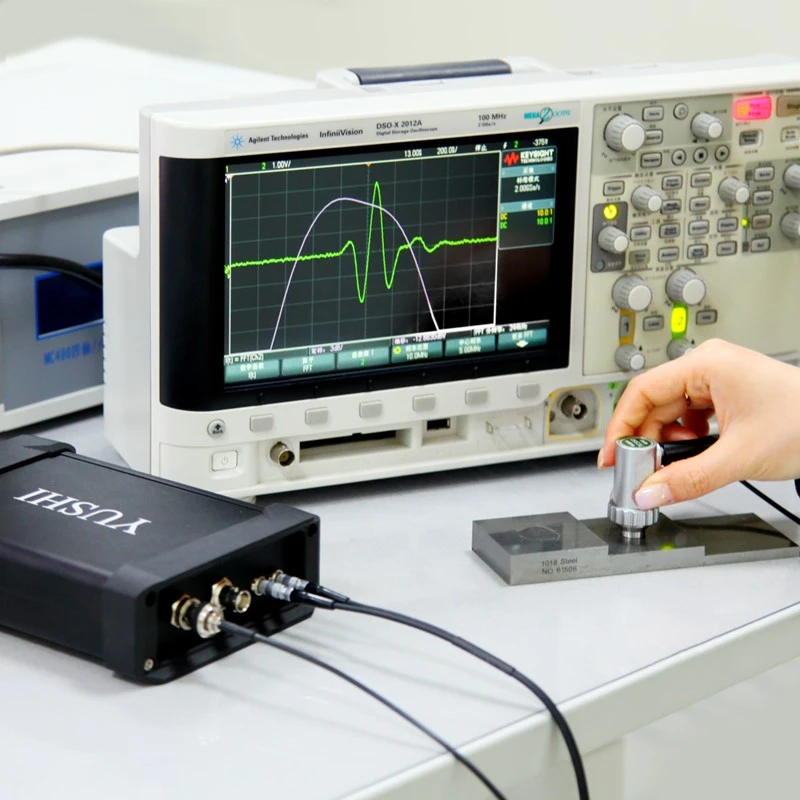

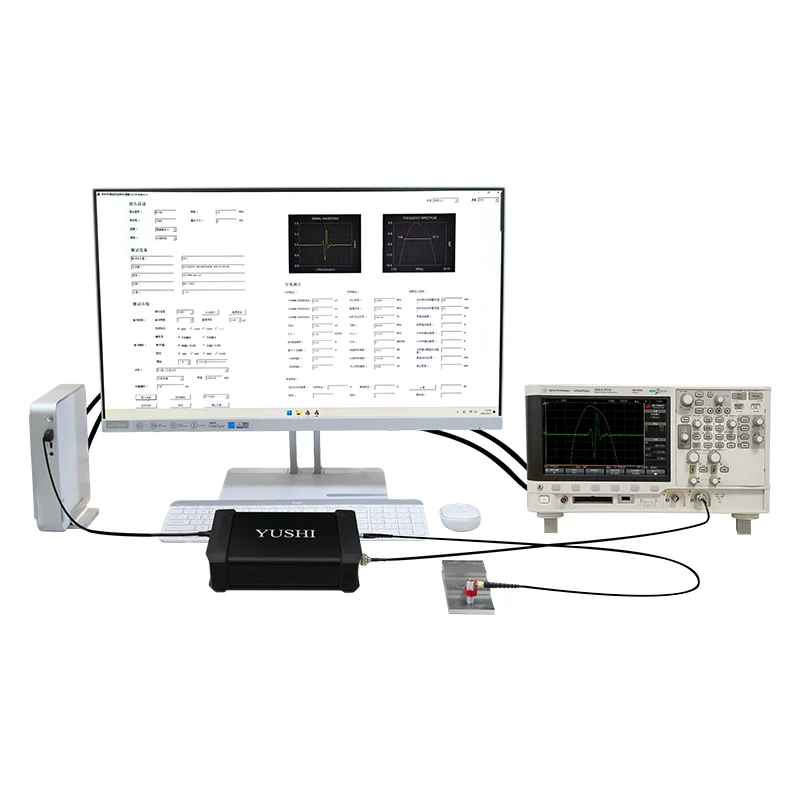

Testiranje delovanja ultrazvočne sonde
To je ključnega pomena za validacijo in razvoj sonde. Z analizo signala odmeva referenčnega bloka (z uporabo funkcije FFT osciloskopa) lahko raziskovalci natančno določijo središčno frekvenco, pasovno širino in spektralno porazdelitev sonde.
To pomaga pri validaciji delovanja, spremljanju degradacije in vrednotenju prilagojenih ali novih zasnov senzorjev.
Ultrazvočna analiza materiala
Ta sistem je sposoben izvajati raziskave osnovnih materialov z ultrazvočnimi metodami.
Merjenje hitrosti zvoka: z uporabo materiala znane debeline se hitrost zvoka materiala izračuna z merjenjem časovne razlike med dvema zaporednima odbojema na dnu, da se ocenijo mehanske lastnosti materiala.
Ultrazvočno odkrivanje napak in merjenje debeline
Zagotovil zanesljivo platformo za razvoj tehnologije ne-destruktivnega testiranja.

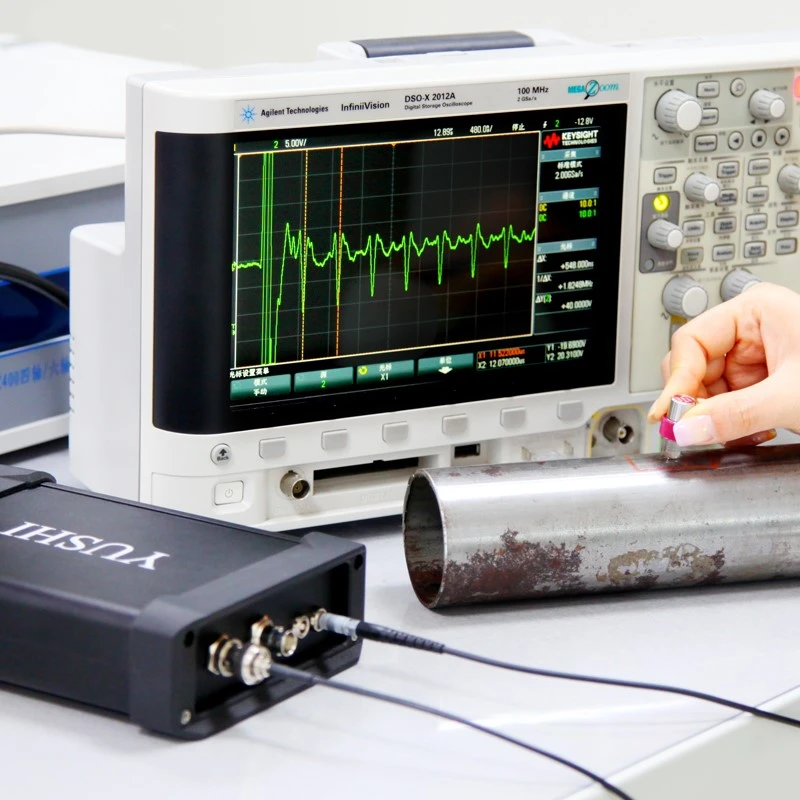

- Analiza napak: V načinu impulznega odmeva sistem pomaga identificirati in karakterizirati notranje napake (razpoke, praznine) z interpretacijo lastnosti odbitih signalov.
- Natančna meritev debeline: Za materiale z znano hitrostjo zvoka je debelina natančno pridobljena iz časovnega intervala med več odmevi zadnje stene (debelina=(v * Δ t)/2), ki se lahko uporabi za oceno korozije in merjenje plasti.

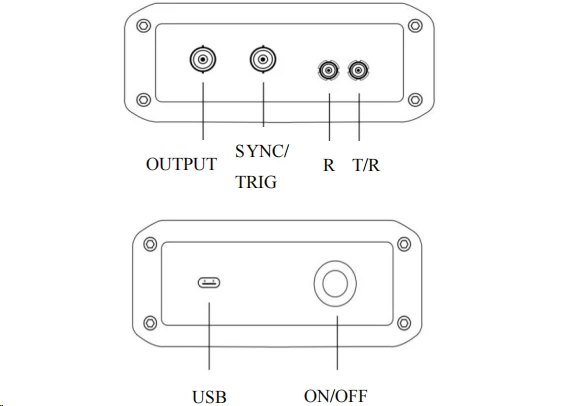

Strukturna sestava

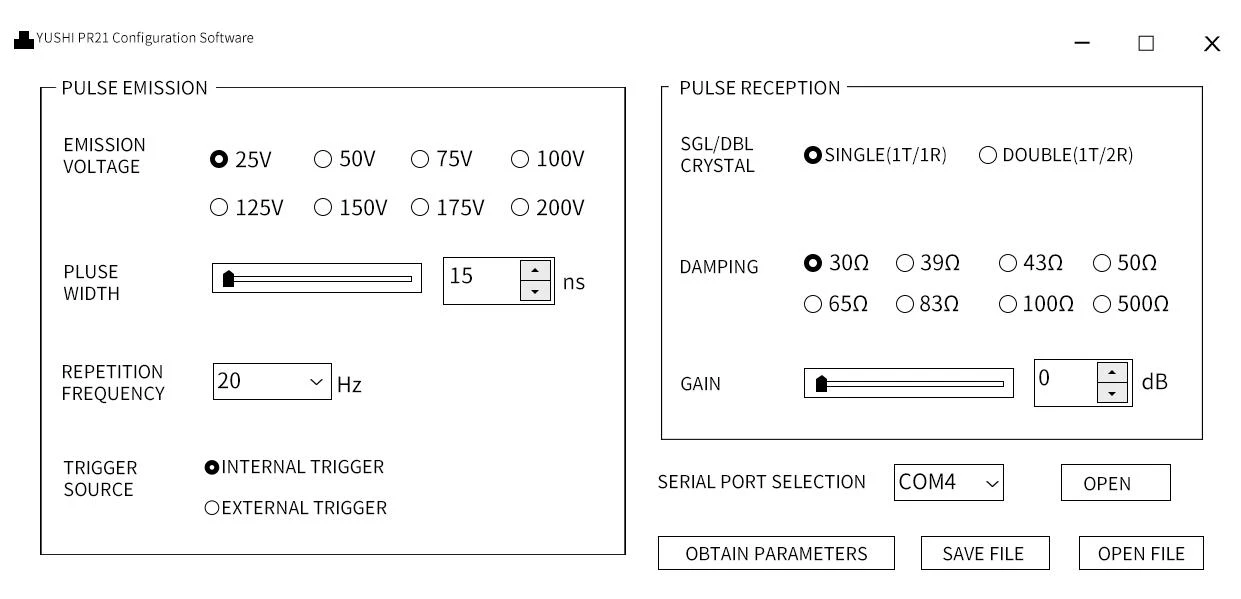

Nadzorna programska oprema
Pomembni parametri za območje emisije in sprejema:
1. Območje emisije: napetost emisije (25-200 V), širina impulza (15-1000 ns), frekvenca ponavljanja (20 HZ-2 kHz), vir sprožitve (notranji/zunanji)
2. Območje sprejema: enojni/dvojni elementi, dušenje (30-500Ω), ojačanje (0-60dB)
Tehnične specifikacije
1. Nadzorni parametri
2. Tehnični list
